9 路小區充電站簡易說明書
安裝方法：

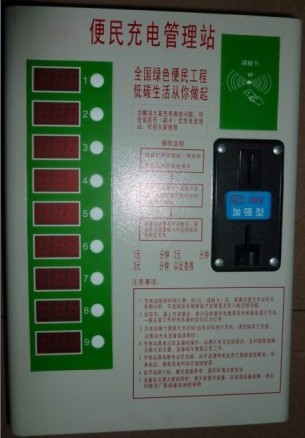

拿到機器后，打開包裝箱，看到充電站箱體有兩組投幣器，兩組刷卡器及兩組顯示屏，機箱后蓋設
計采用防盜內嵌式設計，后蓋有 4 個膨脹螺絲孔，安裝時在相應的墻體上打好膨脹螺絲即可安裝

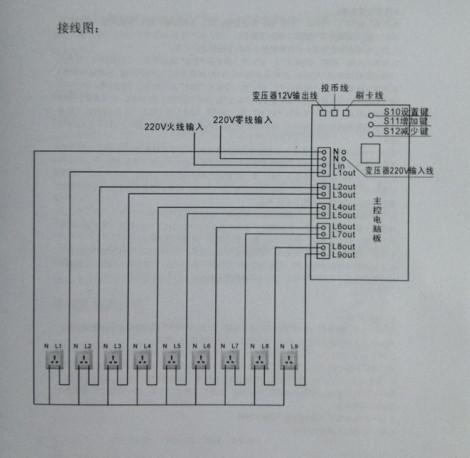

接線方法：
內部 9 路輸出線路的接線方法，非常簡單，客戶只要打開機箱后蓋，看到控制板上有相應一排接線
端子，從上往下依次標明第 1 個接線柱電網 220V 輸入零線 N，第 2 個接線柱空腳，第 3 個是電網
220V 輸入火線 L，第 4 個為 L1-OUT，第 5 個 L2-OUT，第 6 個 L3-OUT，第 7 個 L4-OUT，第 8 個
L5-OUT 第 9 個 L6-OUT，
第 10 個 L7-OUT，第 11 個 L8-OUT，第 12 個 N 共用零線，第 13 個 L9-OUT，
L 表示輸出火線，N 表示公用零線，L1-OUT 表示 1 路輸出，以此類推。
內部輸出線接好后，把線從機箱底部輸出口拉出，并進行對車庫對應的接線板安裝。這樣接線完
成后把機箱裝于墻上，即可完成整個安裝流程
機器設置方法：
控制板后面有 3 個按鈕，分別 S10 為設置鍵，S11 為增加鍵，S12 為減少鍵，如果投放者想調整 1
元錢的使用時間，可如下操作：
按 S10 鍵，屏幕顯示，1 180（出廠設置）表示投 1 元錢使用電 180 分鐘，即 3 個小時
如果要增加或者減少時間或按 S11 和 S12 來調整，長按可連續快速調節數字。
再按一下 S10 鍵顯示 2 XXXX 這是表示總投幣數，也就是查詢投幣總數功能
再按一下進入數碼管全部顯示“－ － －”這一項是斷電記憶后，按到這一項，然后再按面板上相
應的按鈕，可對相應斷電記憶的數據進行清零。
投幣器設置方法：
使用中若出現投幣不暢或防假能力下降，請及時清理錢道并重新設定（出廠時已設定）
設定（學幣）方法見下：
1.按住設定鍵 3-6 秒鐘，指示燈亮
2.勻速投入 30 枚不同的硬幣，燈滅，設定完成
3.投幣未滿 30 枚時，點按設定鍵亦可完成設定（見意客戶用 30 枚硬幣設定）
4.可學習 5 毛硬幣，準備 5 毛硬幣 30 個，按照上述操作即可
使用說明：
安裝完成后，把電源線接入 220V 電源，機箱會顯示 2 組顯示屏的閃爍待機狀態，這說明機器是
完好的，這是我公司為使屏幕增長使用時間，并節約用電，專門設計的一個待機狀態。
客戶使用時把?縉砍低：糜諳嚶Φ某悼飩酉甙邐恢煤螅閹嬪硇牡縉砍黨淶縉鰨迦胂嚶酉?
接口中，此時接線端口是沒有電源供應的，插好后，客戶到充電站進行投幣，或者刷卡操作后，按
一下對應電瓶車接入的插口的按鈕，此時電動車充電器就開始工作，對電瓶車進行充電。
突然斷電后，機器自身具體保存數據功能，使用者可繼續使用未用完的時間，如使用者已離開，
可按照機器設置方法進行清零。
充電站采用雙路控制板，投幣器，刷卡器控制，9 路充電板中，各個單路互不影響，在一路出問
題后，還可正常使用其它路進行充電，保證客戶及時使用！
全國綠色便民工程 低碳生活從你做起�。�！寧波慧龍科技有限公司是最早研發生產投幣（刷卡）式電動車便民充電管理站的生產廠家。針對城市物業小區及電動車集中存放處，提供有償計量收費，徹底解決小區內因無充電計量設備。避免業主在單元樓前，亂拉亂扯電線，對小區安全造成極大隱患。同時方便了業主，不需要再拆卸電池，上樓充電，電動車集中管理，防止了被盜現象的發生，解決了電動車管理中的老大難問題。
一、小區使用充電站的綜合效益
1、方便業主和住戶的電動車充電，消除不規范充電帶來的安全隱患
2、完善物業對電動車管理，美化小區環境
3、給物業帶來豐厚的經濟效益
二、充電站的構成
供電站由一臺控制器外加9個兩孔插座構成,控制器內裝有（數字電度表及空氣開關此兩款為選配產品）。控制器有9路供電端口，每路通道都有其獨立的顯示窗口與控制按鍵。出廠設置只識別一元硬幣(也能根據客戶需要定制可使用代用幣的機型，也可實現投幣、刷卡兩用)。用戶在投幣后，按下其中的一個控制按鍵，控制器就會給對應通道的插座供電，各通道的工作狀態與工作時間（倒計時）可以通過其對應的顯示窗口顯示出來�？紤]為適應不同型號的電動車，控制器輸出的是220V電源，給電動車充電時還是需要插接上電動車自帶的充電器。
控制器主要技術指標：
輸入電壓：AC220 V /50 Hz
輸出電壓：AC220 V /50 Hz
最大承載電流：10Ａ/每路
待機功率：4W
投幣器、控制電路工作電壓：DC 12 V
規格尺寸：
mm（長）×mm（寬）× mm（高）
凈重：8KG
三、控制器性能特點
1、可靈活設定單位幣數的通電時間，１－９９９分鐘可調。
2、倒計時顯示，時間為零自動斷電。
3、電子計數，及時對收益了如指掌，更方便合作式經營管理。
4、具有斷電記憶功能，停電后再來電時可以自動啟動斷電時的狀態。
5、設有保護電路，具有過載和短路保護功能。
6、選定改錯功能，如按錯對應插座按鈕，可在3秒內改動。
7、安裝使用方便，具備220V交流電源即可安裝和使用。
8、智能CPU識幣系統，防釣幣、防偽幣、防電擊功能
價格：750.00
|
